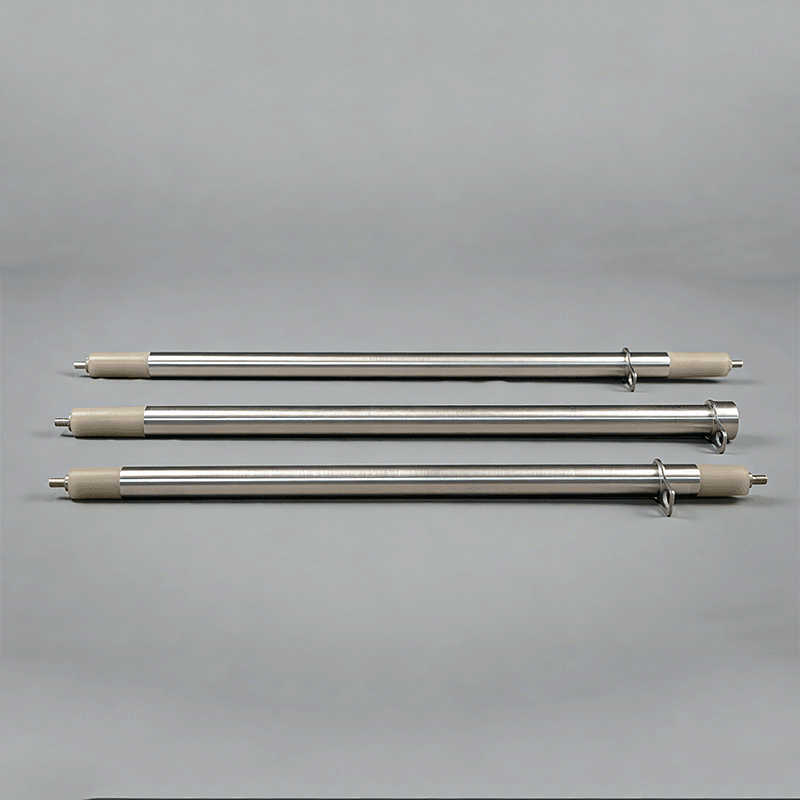

SSTR1000
—— Применяется в устройствах силовой электроники большой или сверхбольшой мощности, а также в оборудовании передачи постоянного тока высокого напряжения для работы в качестве нагрузки, демпфирующего элемента, для заряда-разряда, поглощения энергии и других целей.
Описание
маркер
Применение
—— Применяется в устройствах силовой электроники большой или сверхбольшой мощности, а также в оборудовании передачи постоянного тока высокого напряжения для работы в качестве нагрузки, демпфирующего элемента, для заряда-разряда, поглощения энергии и других целей.
Особенности продукта
—— Металлический корпус из нержавеющей стали способствует теплопередаче.
—— Данный продукт относится к мощным резисторам с внешним отводом тепла; для охлаждения требуется радиатор с естественным охлаждением, воздушным охлаждением или водяным охлаждением.
—— Высокая мощность, малые габариты.
| A | B | C | D | E | F | G | H | J | K | |
| 452 | 350±4 | 40±1 | 30±1 | 11±1 | 8 | φ10 | M5 | 45 мин | 20,5 | φ20,7+0 |
Конструкция
—— В качестве резистивного элемента используется металлический сплав, что повышает стойкость изделия к импульсным воздействиям напряжения и тока.
—— В качестве теплопроводящего заполнителя резистивного элемента применяется оксид с высокой стойкостью к высокому напряжению и высокой теплопроводностью, что повышает стойкость изделия к высокому напряжению, обеспечивает высокие изоляционные свойства и высокую мощность.
—— Применение технологии редуцирования обеспечивает превосходную теплопроводность изделия.
Монтаж
—— Очень прост в монтаже, не требует использования электрического паяльника.
—— Достаточно вставить в отверстие радиатора φ20,8 и закрепить винтом M6.
—— Возможно проектирование и изготовление радиатора по требованиям заказчика.
Электрические характеристики
Диапазон сопротивления: 5–80 Ом / 5–100 Ом
Точность сопротивления: ±2 % (G), ±5 % (J), ±10 % (K)
Номинальная мощность: 1000 Вт
Температура радиатора: 85 °C
Сопротивление изоляции: >500 МОм
Электрическая прочность изоляции: 5 кВ перем. тока, 50 Гц, 1 мин
Время запуска (L/R): ≤0,3 мкс
Пиковый ток: 70 А, 50 Гц, 100 мкс
Мощность перегрузки: 2000 Вт, 20 с
Температурный коэффициент: ≤100 ppm/°C
Зазор радиатора: не более 0,05 мм
Шероховатость теплоотводящей поверхности: не более 6,3 мкм
Максимальный крутящий момент: 2 Н·м (статический)
Тепловое сопротивление: 0,15 °C/Вт
Масса: 579 г / 446 г
Заводские и типовые испытания: Q/HLF01-2002
