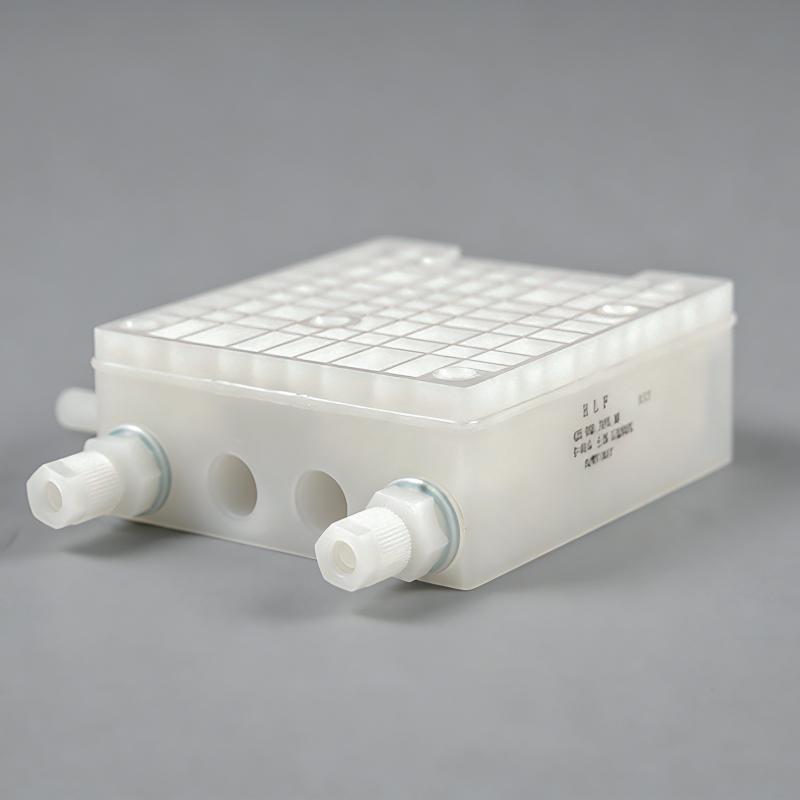

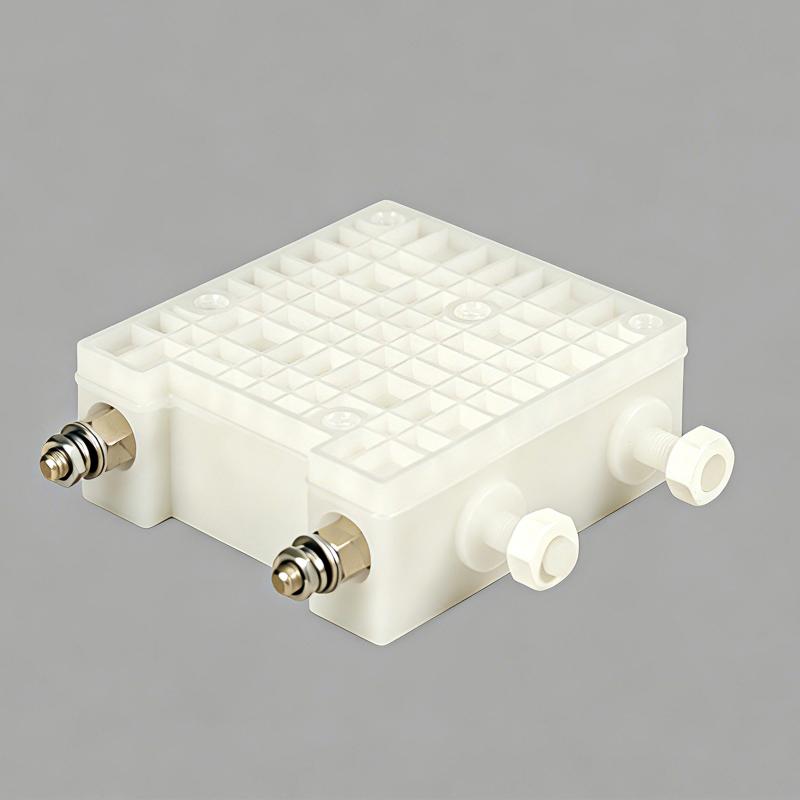

LCR2000
—— Применяется в RC-цепи в высоковольтной выпрямительной системе с тиристорной системой жидкостного охлаждения, с учётом максимального применения тиристоров 8 кВ.
Описание
маркер
Применение
—— Применяется в RC-цепи в высоковольтной выпрямительной системе с тиристорной системой жидкостного охлаждения, с учётом максимального применения тиристоров 8 кВ.
Особенности продукции
—— Использование полностью пластикового корпуса резистора и водяного канала из PVDF обеспечивает изделию хорошую стойкость к высокому напряжению, превосходную стойкость к старению при высокой температуре, а также устойчивость к кислотам, к чистой воде или этиленгликолю, эффективный отвод тепла, радиационную стойкость и другие преимущества.
Конструкция
—— Спиральная конструкция водяного канала обеспечивает беспрепятственный поток воды и отсутствие застойных зон в водяном канале; симметричная резистивная лента из сплава сводит индуктивность и ёмкость резистивного элемента к минимуму; пресс-форма обеспечивает равномерность резистивной ленты.
Монтаж
—— Размер водяного штуцера бывает трёх видов: 1/8″, 3/8″ и φ10*1; установочное осевое отверстие φ10, горизонтальная установка.
—— Установочный размер: φ10*60
Требования к заказу
Выбор цвета корпуса резистора
Выбор соотношения между сопротивлением, мощностью и расходом воды
Выбор размера штуцера и его совместимости (возможна комплектация штуцером)
Таблица размеров
| A | B | C | D | E | F | G | H | J | K | L | M | N | O |
| 120 | 110 | 28 | 60 | 20 | 84 | 48 | 25,5 | 19 | 10 | M4×8 | 10×1 | 13 | 12 |
Электрические характеристики LCR
Диапазон сопротивления: 1 Ом ~ 100 МОм
Точность сопротивления: ±2 % (G), ±5 % (J), ±10 % (K)
Индуктивность: ≤10 нГн
Распределённая ёмкость: ≤110 пФ
Давление воды: <1 МПа
Мощность нагрузки
-- Температура воды на входе 60 °C, расход 2 л/мин, мощность 2,75 кВт, длительное использование.
-- Температура воды на входе 60 °C, расход 3 л/мин, мощность 4 кВт, длительное использование.
-- Температура воды на входе 50 °C, расход 3 л/мин, мощность 7,0 кВт, продолжительность 30 мин.
-- Температура воды на входе 50 °C, расход 4 л/мин, мощность 9,3 кВт, продолжительность 30 мин.
-- Температура воды на входе 70 °C, расход 3 л/мин, мощность 3,0 кВт, продолжительность 30 мин.
-- Температура воды на входе 70 °C, расход 4 л/мин, мощность 4,0 кВт, продолжительность 30 мин.
Температурный коэффициент: 5–100 °C ≤150 ppm/°C
Максимальное пиковое напряжение: 8,5 кВ
Максимальное импульсное напряжение в процессе работы: 8,5 кВ Напряжение изоляции: 11 кВ пикового напряжения
Воздушный зазор: ≥17 мм
Охлаждение:
-- Может быть выбрано однощелевое и двухщелевое охлаждение; мощность при двухщелевом охлаждении может быть увеличена на 50%.
-- Может использоваться высокочистая вода или 50% этиленгликоль; мощность охлаждения при использовании этиленгликоля должна быть снижена на 20%.
Материал:
-- Резистивный материал: резистивная лента из сплава
-- Материал корпуса: PVDF, CTI≥600, горючесть: UL94-V
Цвет корпуса:
-- Полупрозрачный натуральный цвет (белый), светло-синий, тёмно-синий, чёрный
Масса: 604 г
Предпочтительный ряд сопротивлений: 1 Ом, 5 Ом, 10 Ом, 20 Ом, 25 Ом, 30 Ом, 33 Ом, 36 Ом, 40 Ом, 45 Ом, 50 Ом, 55 Ом, 60 Ом
