Универсальный мощный резистор типа UXP250 (толстоплёночный, неиндуктивная конструкция). Может применяться в области генерации электроэнергии, передачи постоянного тока высокого напряжения, преобразователей частоты, частотно-регулируемых приводов, электровозов, судовых приводов и другого электротехнического оборудования.

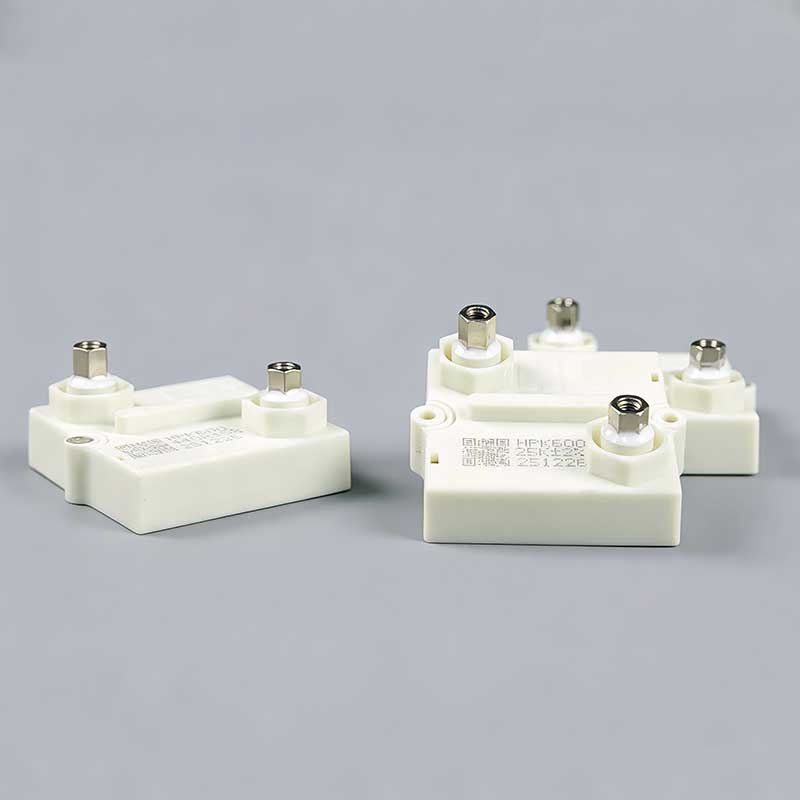

Мощный неиндуктивный модульный резистор UXP250-D01 (также безындуктивный резистор, толстоплёночный резистор и толстопленочный мощный резистор) — это планарный резистор с монтажом на корпусе (на радиатор), выполненный по технологии металлооксидной толстой плёнки. Серия модуль мощных резисторов UXP — это силовой резистор номинальной мощностью 250 Вт для цепей постоянного тока высокого напряжения. UXP250-D01 применяется как резистор выравнивания напряжения и подходит для резистор для преобразователя частоты, резистор для частотно-регулируемого привода и других задач силовой электроники.
Мощный неиндуктивный модульный резистор UXP250-D01 используется в:
• резистор для вентиля преобразователя HVDC/ резистор преобразовательного вентиля HVDC— выравнивающий резистор HVDC в вентилях преобразователей постоянного тока высокого напряжения;
• резистор для высоковольтного выпрямителя;
• резистор для преобразователя частотыи резистор для частотно-регулируемого привода/ резистор для регулируемого электропривода;
• резистор для электровоза(также резистор для электропоезда);
• резистор для судового привода(также резистор для судового электропривода);
• резистор для генерации электроэнергиии мощный резистор для электрогенерации;
• резистор для ветрогенератораи резистор для солнечной электростанции.
• Номинальная мощность 250 Вт при температуре центра основания ≤85 °C.
• Конструкция: чип закреплён внутри внутреннего корпуса и залит высоковольтным силиконовым каучуком; корпуса соединены пружинами; наружный корпус крепится к радиатору двумя винтами M4 (усилие прижатия 120–160 Н).
• Низкая индуктивность (≤80 нГн) — стабильная работа на большой мощности и в импульсных режимах.
• Высокоизоляционные материалы: путь утечки ≥42 мм, воздушный зазор ≥14 мм.
• Материалы сертифицированы UL94 V-0.
| Параметр | Значение |
| Диапазон сопротивления | 0,5 Ω – 1 МΩ |
| Точность | ±2 % (G), ±3 % (F), ±5 % (J), ±10 % (K) |
| ТКС | ±150 ppm/°C (25–105 °C) |
| Номинальная мощность | 250 Вт при 85 °C |
| Кратковременная перегрузка | 400 Вт, 70 °C, 10 с |
| Макс. рабочее напряжение | ≤ 5000 В пост. тока |
| Электрическая прочность | 6 кВ ср.кв., 50 Гц, 1 мин (до 12 кВ по запросу) |
| Частичный разряд | 4 кВ ср.кв. <10 пКл (до 7 кВ по запросу) |
| Сопротивление изоляции | ≥10 ГΩ при 500 В |
| Путь утечки / зазор | ≥42 мм / ≥14 мм |
| Индуктивность | ≤80 нГн |
| Ёмкость (масса/паралл.) | ≤110 пФ / ≤40 пФ |
| Рабочая температура | -55 °C … +155 °C |
| Монтаж выводов | винты M5/M4, момент 2,0 Н·м |
| Испытания | Q/HLFO2-2023 |
Кодировка: Модель-Сопротивление-Точность-Конструкция выводов-Гайка вывода. Пример: UXP250-440R-2%-(1/2)-M5.
Неиндуктивный резистор купить в Китае напрямую от производителя HAL (ООО Шанхай Хуэйайлин Электроника). UXP250 резистор доступен со склада и под заказ; резистор 5 кВ — максимальное рабочее напряжение до 5000 В пост. тока. Цена и сроки — по запросу.
